QJ41M高溫球閥

當前位置：首頁 >> 產品中心 >> 球閥系列 >> 高溫球閥

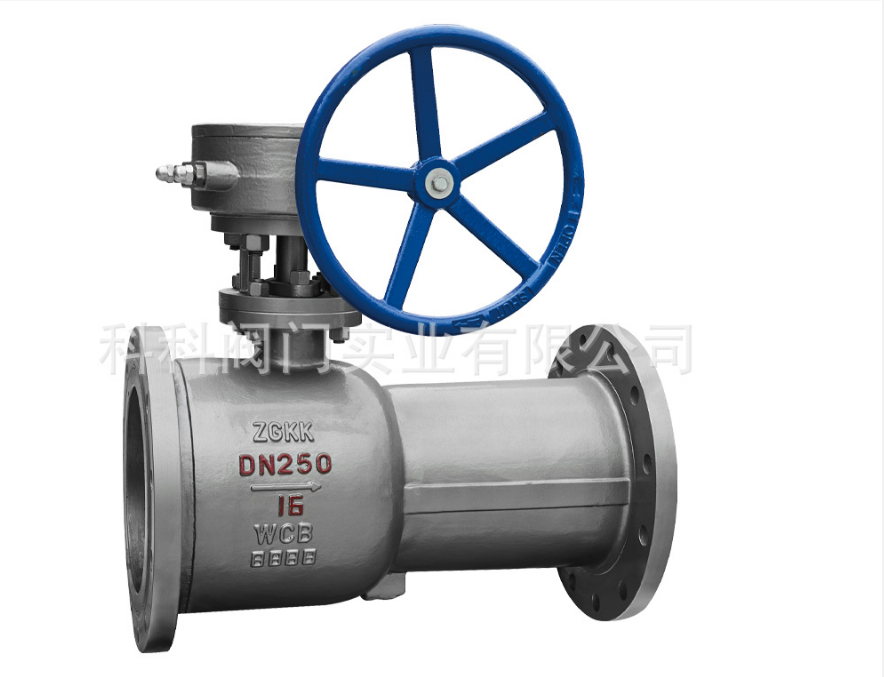

QJ41M高溫球閥

產品分類：高溫球閥

生產基地：浙江溫州市龍灣區永興小塘工業區 銷售部一：0577-85981234 85888488 傳真：0577-86938649 銷售部二：0577-86937649 85983667 傳真： 0577-85983668 郵箱：yute@yute.cn

聯系我們

產品簡介

QJ41M高溫蝶閥的概述

高溫蝶閥屬于蝶閥中采用高溫金屬材質制造的能夠在高溫環境中運作的閥門。其采用的是硬密封結構，或者說金屬密封結構，高溫球閥具有較高的密封特性，并且可以配備電動裝置進行電動驅動也可以配備蝸輪桿手動驅動以及氣動執行等方式。

QJ41M高溫蝶閥的結構特點

高溫蝶閥主要由閥座，閥板，密封圈，閥桿，傳動裝置，軸套等組成，其中閥座與閥板呈斜圓錐結構的密封面，此面采用耐高溫，耐腐蝕等材料制造，在調節環壓板之間固定有特定的彈簧，其與壓板上調節螺栓裝配形成整體的結構。

這種結構有效提高了高溫蝶閥在管道介質雙向流動過程中閥門的密封性問題，也彌補了閥體和軸套之間的公差帶，閥桿由于介質壓力導致的彈性變形等情況。

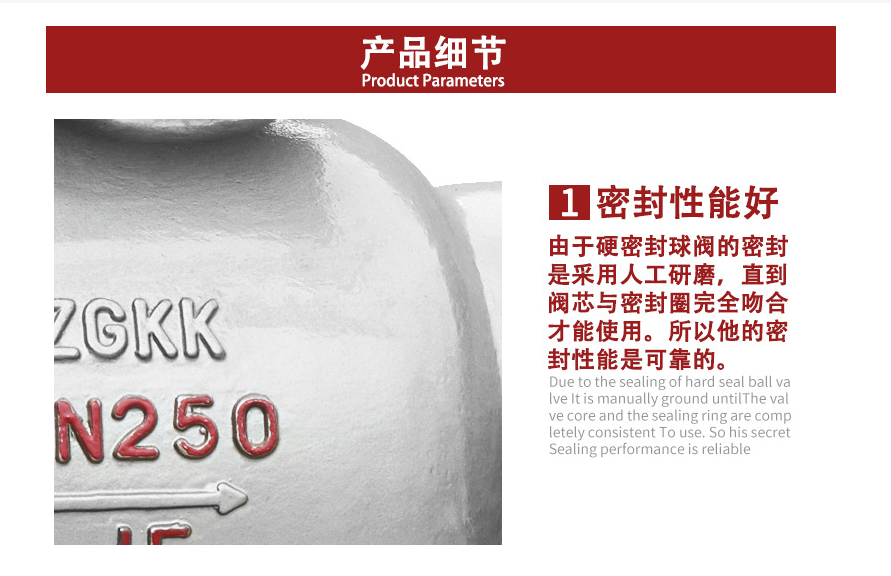

高溫蝶閥的密封圈是采用了軟性T型兩側多層不銹鋼片的結構，這種結構具有金屬硬密封和軟密封的雙重特點，無論在高溫環境中和低溫情況下，均具有零滲漏的密封性能。

QJ41M高溫球閥的性能

適用介質：水，油品

作用對象：流體介質管道

壓力環境：常壓（如無注明需求）

溫度環境：高溫

驅動方式：手動

介質流動方向：單向

結構形式：一體式球閥，中線結構（不偏心）

閥門作用：調節管道介質和切斷介質流動

閥門標準：國標

作用方式：雙向作用

適用管道類型：直通式

可配附件：手輪

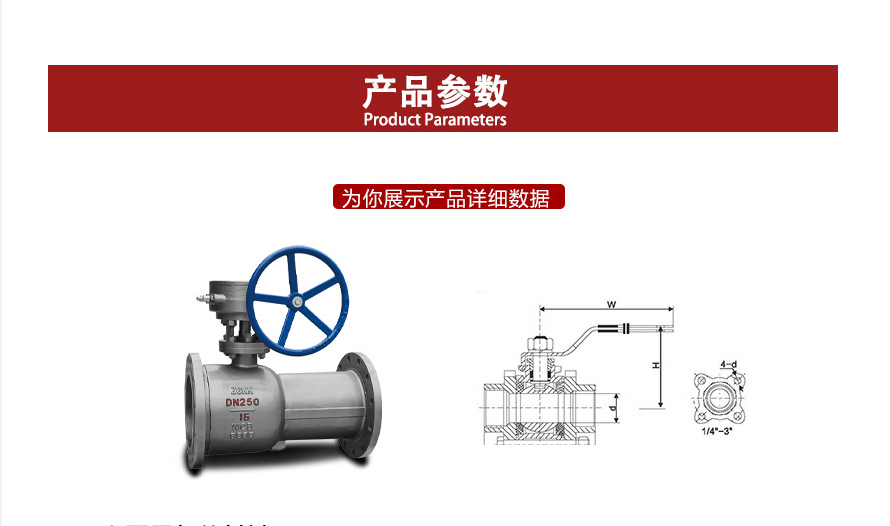

QJ41M高溫球閥的尺寸結構

通徑	尺寸
	L	D	D1	D2	b	Z-φd	H	H1	DO
	QJ41M-25C
15	130	95	65	45	16	4-14	105		150
20	150	105	75	55	16	4-14	110		150
25	160	115	85	65	16	4-14	120		160
32	180	125	100	78	16	4-18	140		180
40	200	135	110	85	18	4-18	155		250
50	230	145	125	100	18	4-18	175		300
65	290	155	145	120	20	4-18	195		300
80	310	165	160	135	20	8-18	225		320
100	350	175	180	155	22	8-18	250		320
125	450	185	210	185	24	8-18	270		360
